大拉杆补偿器的工作原理

 大拉杆补偿器的工作原理

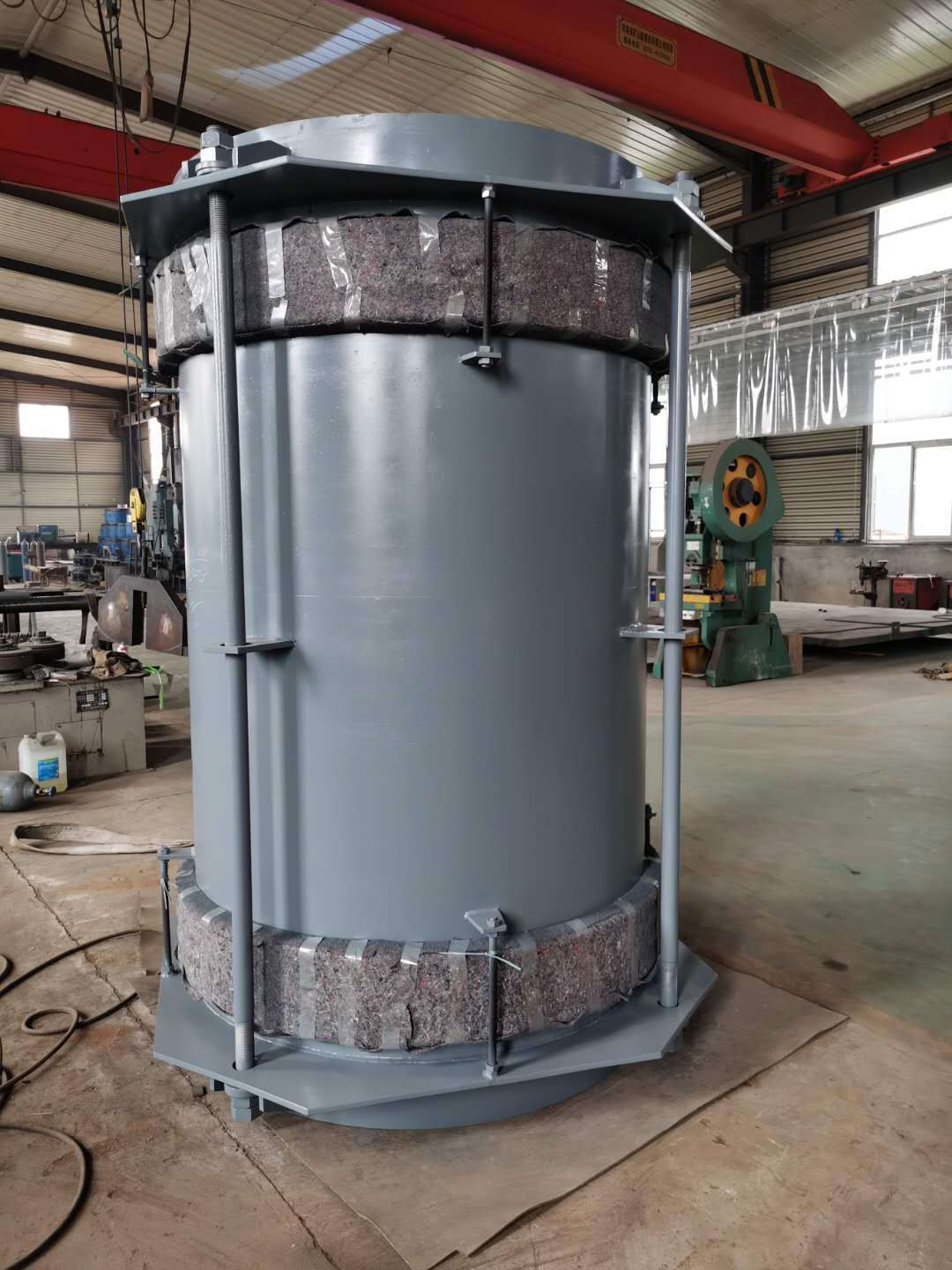

大拉杆横向波纹补偿器由中间管所连接的两个波纹管及拉杆、端板和球面与锥面垫圈等结构件组成，能吸收任一平面内的横向位移并能承受波纹管压力推力的膨胀节。

大拉杆横向型波纹膨胀节价格是按照其口径、补偿量、压力、连接方式、介质温度及外部环境而计算的，因此，客户想知道大拉杆横向型波纹膨胀节价格，

需要向膨胀节生产厂家提供详细的技术参数，经过技术计算可知大拉杆横向型波纹膨胀节价格。

在此，本厂小编为您讲解些大拉杆横向型波纹膨胀节的知识：

大拉杆横向型波纹膨胀节可以补偿弯曲管路的横向位移和角位移；

大拉杆横向型波纹膨胀节中波纹管用材质应按工作介质、外部环境和工作温度等工作条件选用；

大拉杆横向型波纹膨胀节中端管、法兰等受压件用材料，应与安装膨胀节的管道中的管子材料相同或优于管子材料；

大拉杆横向型波纹膨胀节中拉杆及其连接附件等承受波纹管压力推力的受力件用材料应按其工作条件选用；

当大拉杆横向型波纹补偿器工作介质含有粉尘时，应在导流筒开口处设置防尘装置，防尘装置应与导流筒或端管固定。

大拉杆横向型波补偿器可以补偿弯曲管段的横向位移和量值不大的角位移，大拉杆横向型波补偿器通常不用来补偿角位移。大拉杆横向型波补偿器由接管、二个波纹管以及大拉杆等零件构成。大拉杆横向型波补偿器能吸收管系任意平面内的横向位移。大拉杆横向型波补偿器具有补偿量大、刚性浊、无介质压力推力、无泄漏、造价低等优点，近年来在供热管网中广泛应用。

大拉杆补偿器采用一次液压成型和机械成型技术，并辅助以计算机优化设计、制造，具有尺寸准确、表面整洁无创伤、产品结构紧凑、补偿量大、无泄漏、、寿命长，便于安装、等优点。同时也可根据用户工作环境、条件以及疲劳破坏次数，为用户研制其它类型和用途的波纹补偿器。该产品广泛应用于钢铁、石油、化工、冶金、电力、给排水、建筑等行业。

大拉杆补偿器的疲劳测试：

1.疲劳寿命设计由波纹管补偿器的失效类型及原因分析可以看出，波纹管的平面稳定性、周向稳定性及与其位移量即疲劳寿命相关。过低的疲劳寿命将会导致波纹管稳定性及耐蚀性能下降。根据试验和使用经验，用于供热工程的波纹管疲劳寿命应不小于1000次。

2.波纹管不能承重，应单独吊装；除设计要求预拉伸或冷紧的预变形量外，严禁用使波纹管变形的方法来调整管道的安装偏差；安装过程不允许焊渣飞溅到波纹管表面和受到其他机械性损伤；波纹管所有活动元件不得被外部构件卡死或限制其活动部位正常工作。

3.大多数波纹管的失效是由外部环境腐蚀造成的，因此在进行补偿器的结构设计时，可考虑隔绝外部腐蚀介质与波纹管的接触。如对于外向型补偿器可在出口端环与出口管之间增加填料密封装置，其作用相当于套筒补偿器，既可抵挡外部腐蚀介质的侵入，又给波纹管补偿器增加了一道   屏障，即使波纹管破坏，补偿器还可以起到补偿作用并避免波纹管失效。
