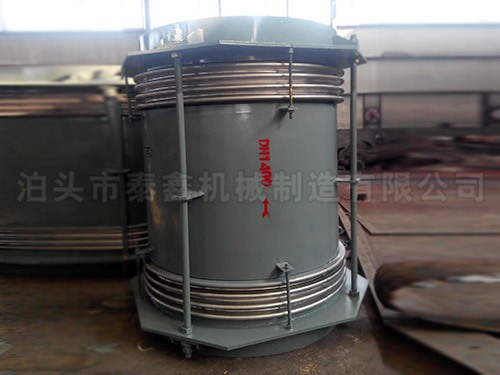

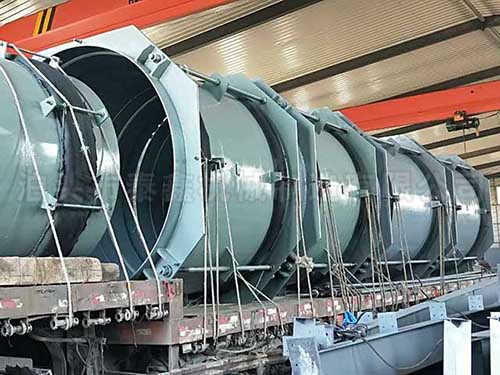

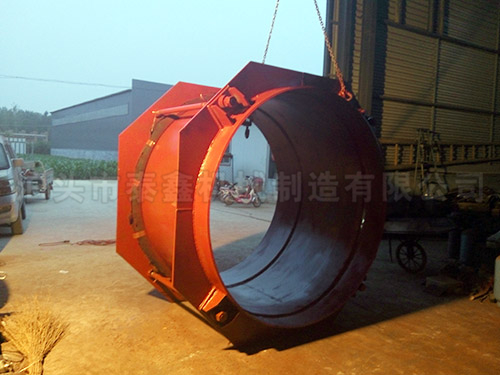

大拉杆横向型波纹补偿器

大拉杆横向型波纹补偿器(管道膨胀节，金属波纹管膨胀节)是我公司来的产品，它以横向位移方式补偿管系中"L"形，单平面的"Z"形管段的热膨胀。

一、大拉杆横向波纹补偿器用途：

大拉杆波纹补偿器具有补偿量大、刚性浊、无介质压力推力、、无泄漏、造价低等优点，近年来在供热管网中广泛应用。

二、大拉杆横向波纹补偿器的结构及工作原理：

大拉杆波纹补偿器（又称复式拉杆）是由两个相同的波纹管及端管、端板和拉杆组成的挠性部件，通过波纹管的角偏转可吸收管道单平面或多平面的横向位移。4根长拉杆能承受内压推力和其它附加外力的作用，拉杆两端的螺栓出厂前已调好间距，安装前大拉杆是松动的，在补偿器工作变形后，大拉杆可以起到限制变形量保护波纹管的作用。

小拉杆横向型波纹补偿器也称小拉杆补偿器、波纹伸缩器、小拉杆波纹膨胀节。该波纹伸缩器除可以补偿弯曲管段的横向位移和角位移，同时也可以补偿轴向位移

一、产品结构特点：

小拉杆横向型波纹补偿器由两段波纹管、中间接管及带有限位螺母的小拉杆等零件组成，它在吸收横向位移的同时还能吸收轴向位移，但不能承受内压推力。
