管道补偿器简介:
管道补偿器分为金属波纹补偿器、非金属补偿器、套筒补偿器、方形补偿器等几大类。金属波纹补偿器、非金属补偿器在使用中比较普遍。作为管道工程的一个重要组成部分,补偿器在管道长期正常运行方面发挥着重要的作用。

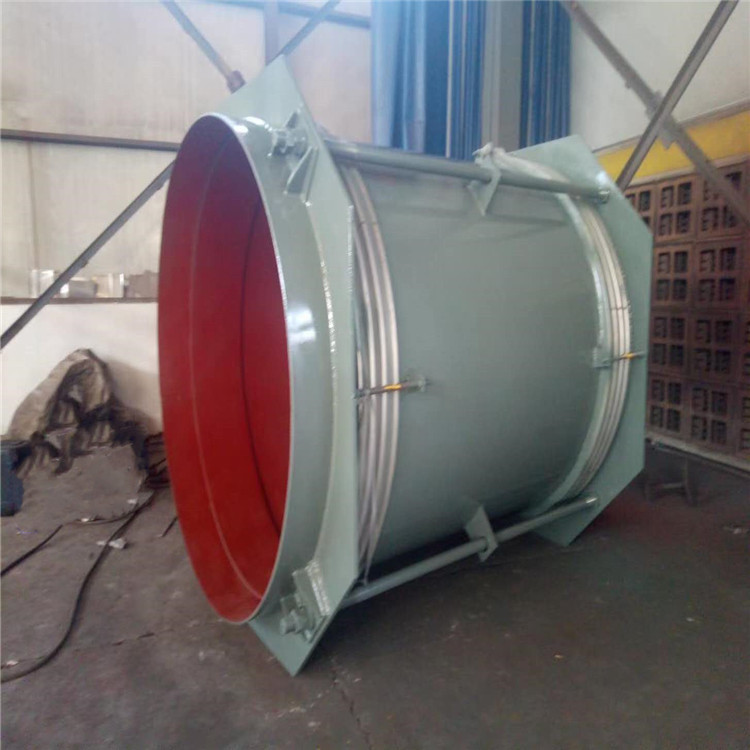

1.金属波纹补偿器由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。属于一种补偿元件。利用其工作主体波纹管的伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。

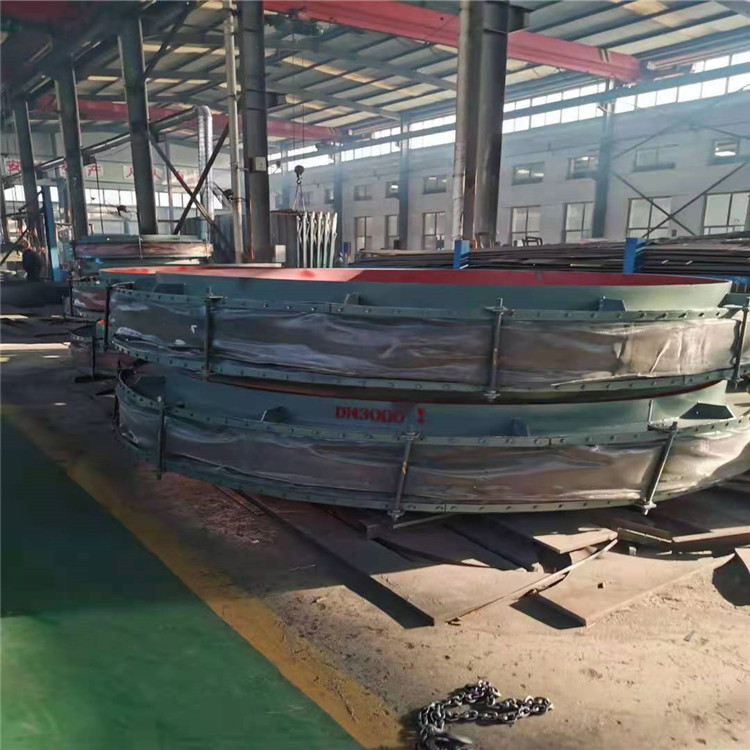

2.非金属补偿器可以补偿管道轴向、横向、角向位移,具有无推力、简化支座设计、消声减振等特点,特别适用于热风管道及烟尘管道。
管道补偿器作用:
1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
3.吸收设备振动,减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
管道补偿器通常用于补偿温度变化而引起的管道膨胀。若管道在温度变化时不能正常自由膨胀或收缩,管道内就会产生热应力。管道设计中考虑这种应力,否则可能导致管道破裂,影响正常生产。许多管道补偿器在管道的支架三楼当中,将有着的作用,此外,他们的那些管道都有着各种不同的散热丢失,并且可以把这些丢失当中附加各种不同的系数。
管道补偿器选型:
由于补偿器的种类很多,正确地选型是非常重要的,因此在管系的总体设计时,应充分地考虑到管线的走向和支撑体系(包括固定管架、导向滑动管架等)的设计和综合考虑补偿器的造型和配置,以示达到合理、适用、经济的组合。在管线上再作轴向、横向和角向三个方向的补偿。
