在管系补偿设计中,自然补偿是利用管道的自然弯曲形状所具有的柔性来补偿热位移,显然自然补偿的能力是有限的,当自然补偿不能满足要求时,通常应考虑设置金属波纹管补偿器等补偿装置。管系所受载荷主要是外力载荷(管道及流动介质自重,内压,风载,地震荷载等)和位移载荷,设置管道补偿器的目的在于外载作用在设备或管道上的作用力,且可把复杂管系分隔成形状比较简单,独立膨胀的管段,膨胀节的使用效果。管道补偿器可以补偿吸收管道轴向、横向、角向热变形,吸收设备振动,减少设备振动对管道的影响,吸收地震、地陷对管道的变形量。
补偿器应用于大型场馆的冷热管道系统、钢铁厂、火力发电厂、等排烟脱硫,除尘设备,空气加热,助流鼓风等设备的出入口处,因此各种补偿器大力推广应用。 补偿管线因温度变化而伸长或缩短的配件,热力管线上所利用的主要有波形补偿器和波纹管两种。
一. 补偿器简介:

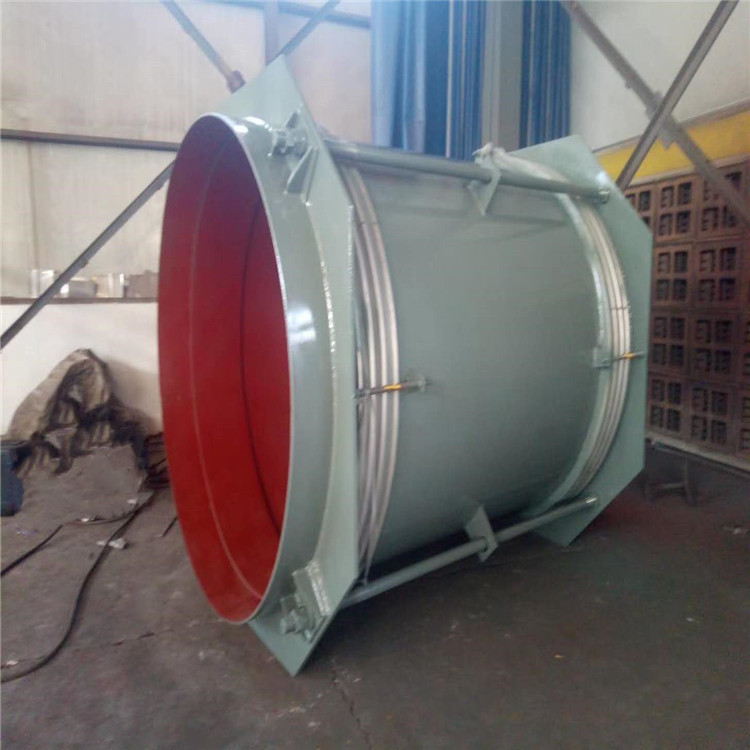

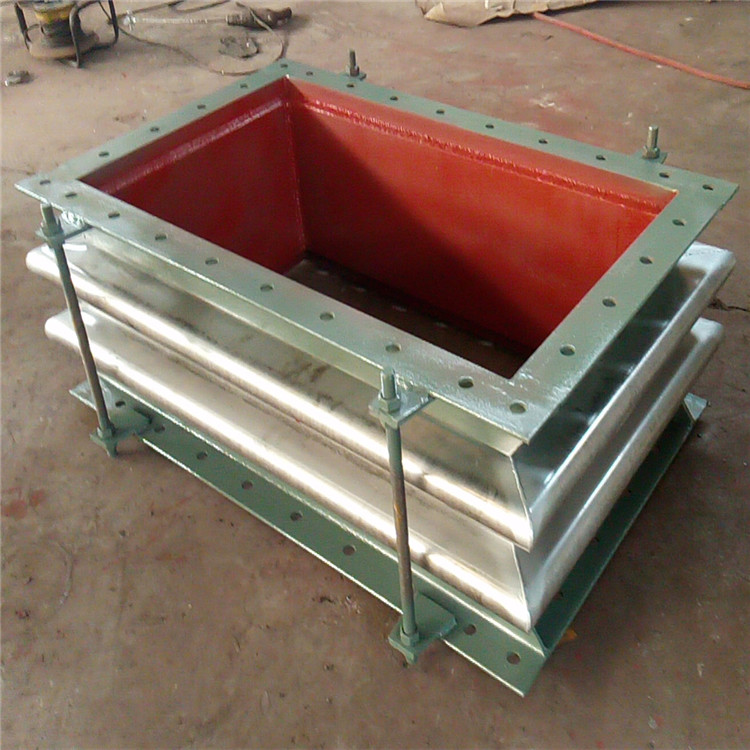

补偿器习惯上也叫膨胀节,或伸缩节。由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。
属于一种补偿元件。利用其工作主体波纹管的伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
二.补偿器作用:
补偿器也称伸缩器、膨胀节、波纹补偿器。补偿器分为:波纹补偿器、套筒补偿器、旋转补偿器、方形自然补偿器等几大类型,其中以波纹补偿器较为常用,主要为管道运行,具有以下作用:
1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量,方便阀门管道的安装与拆卸。
3.吸收设备振动,减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
主要用于补偿管道受温度变化而产生的热胀冷缩。如果温度变化时管道不能自由地膨胀或收缩,管道中将产生热应力。在管道设计中考虑这种应力, 否则它可能导致管道的破裂, 影响正常生产的进行。作为管道工程的一个重要组成部分,补偿器在管道长期正常运行方面发挥着重要的作用。
