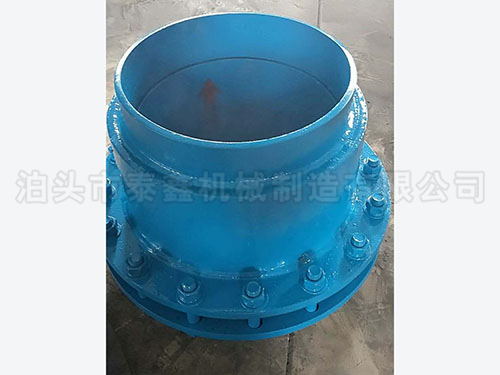

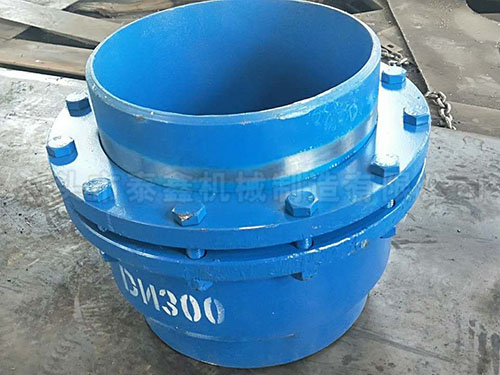

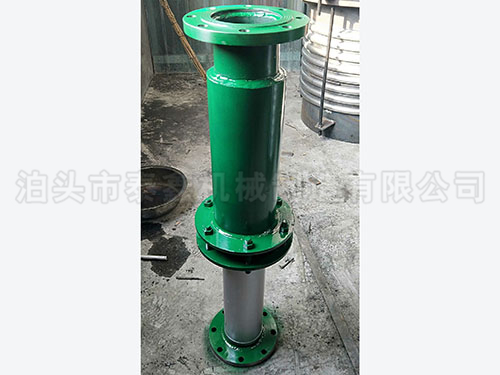

普通套筒补偿器

普通套筒补偿器称管式伸缩节，是热流体管道的补偿装置，主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿，是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。套筒式补偿器广泛用于城镇供暖，冶金，矿山，发电，石油化工，建筑等行业的输送管道中。

普通套筒补偿器的结构特点：普通套筒补偿器主要有套筒(芯管)，外壳，密封材料等组成。用于补偿管道的轴向伸缩及任意角度的轴向转动。普通套筒补偿器具有体积小补偿量大的特点适用于热水、蒸气、油脂类介质，通过滑动套筒对外套筒的滑移运动，达到热膨胀的补偿。

普通套筒补偿器的内套筒与管道连接，采用自压式动密封的原理与结构，它可以随着管道的伸缩在外壳内进行自由滑动，能适应任何管道的密封要求.外壳与内套筒之间采用新型合成材料密封，能，，适用温度-40至150，情况下可达350.既能轴向滑动，又能管内介质不泄漏.

普通套筒补偿器设计了防拉断装置，可在其伸缩到位置时不被拉开，从而使整个管网运行的性提高。

普通套筒补偿器适用于介质工程压力≤2.5MPa，介质温度-40℃~600℃。

普通套筒补偿器采用新型的密封材料柔性石墨环，其具有强度大，摩擦系数小（0.04~0.10)，不老化，效果好，维修方便等特点。

普通套筒补偿器的使用寿命大，疲劳寿命与管道相当。滑动表面经处理，在盐水、盐溶液等环境下性能好，比奥氏体不锈钢高50倍以上。同时，后因磨损导致密封效果减弱时，可再次紧固法兰，增强密封性能，也可将螺栓松开，取下压圈，再装进一层或两层密封环，压紧压圈，继续使用。

普通套筒补偿器对氯离子含量无要求，特别适用于介质或周围环境氯离子超标的系统上。

直埋型套筒式补偿器能直埋于地下，安装时可不设置维修井，工程造价低。
