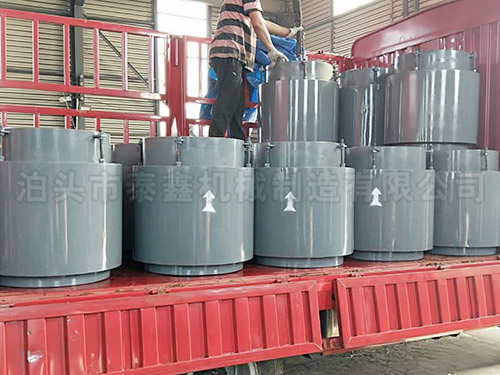

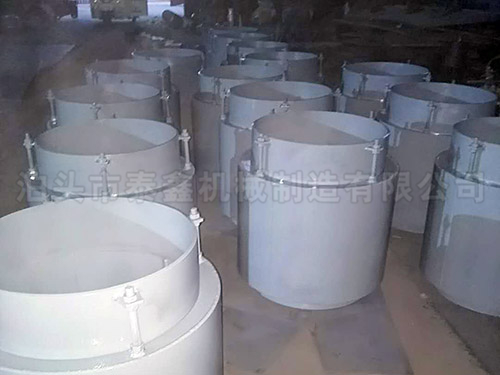

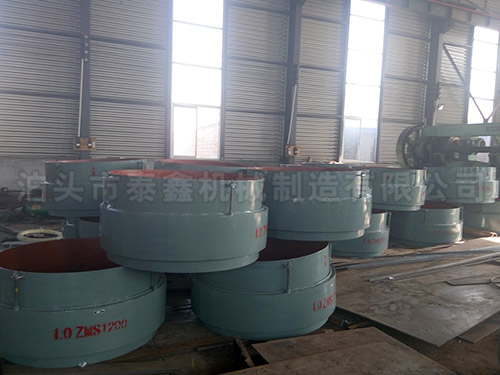

直埋式波纹补偿器

直埋式波纹补偿器分为直埋外压式波纹补偿器和直埋内压式波纹补偿器。直埋外压式波纹补偿器具备外压式补偿器及自由补偿直埋式补偿器的双重优点，在热网管道施工中得以广泛的应用。

直埋式波纹补偿器，可以简称为直埋补偿器，主要用于直埋管线的轴向补偿，具有抗弯能力，所以可不考虑管道下沉的影响。直埋式波纹补偿器外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。

直埋式波纹补偿器主要部件组成：接管、外管（套管）、波纹管这三个部件是必有部件。法兰与拉杆，这两个部件，不是每个直埋补偿器都有，有些直埋补偿器没有拉杆设置；有些直埋补偿器没有法兰，是因为采用了接管焊接处理与管道连接。

直埋式波纹补偿器用途：直埋式波纹补偿器主要用于直埋管线的轴向补偿，具有抗弯能力，所以可不考虑管道下沉的影响，产品具有补偿量大，寿命长的特点。

直埋式波纹补偿器使用说明

直埋式波纹补偿器主要适用于轴向补偿，同时具有较好抗弯能力，所以不考虑管道下沉的影响。直埋式波纹补偿外壳及导向套筒保护下实现自由伸缩补偿，其它性能跟普通波纹补偿器相同。

直埋式波纹补偿器安装

1、保温管埋于地下时，四周需用粒度小于20毫米的砂子填充，然后再覆盖原土，填充砂子的厚度不小于200毫米。

2、保温管顶的埋深一般不超过1.2米，但也尽量不要小于0.7米，，保温管可直接埋在各种管道下面。

3、在做保温处理时，要注意补偿器波纹与接管连接的地方，如果是活动端的，不能做保温处理，其余均保温，因管道膨胀时A处不保温并不会造成显著的热损失。也是由于护圈的作用，直埋补偿器可以直埋处于车行道下面。

4、直埋式补偿器安装不必冷紧，也不必按全线钢管接好后再割下和膨胀节等长管道之后再焊接的方法。使用直埋型膨胀节，不必设导向支架。

5、安装时要注意导流套筒的方向与流动方向的一致。

6、直埋式波纹补偿器内介质应进行除游离氧和除氯离子处理，氯离子含量不得超过25PPm。

7、直埋式波纹补偿器允许不超过1.5倍公称压力的系统水压试验。

8、直埋式波纹补偿器安装完毕进行系统水压试验前，要将管道两端固定，防止内压推力拉伸补偿器。

直埋式波纹补偿器参数

公称压力：0.6MPa-1.0MPa-1.6MPa-2.5MPa；

规格口径：DN32到DN1600；

产品轴向补偿量：30mm-500mm；

产品长度：351mm至1071mm，口径、补偿量不同长度不同。

材质：波纹管材质为不锈钢；外套筒碳钢或不锈钢；内套筒碳钢或不锈钢；法兰材质碳钢或不锈钢。

连接方式：焊接接管、法兰。

介质：水、油、蒸汽等各种液体。

外观颜色：外观颜色可以定制。
